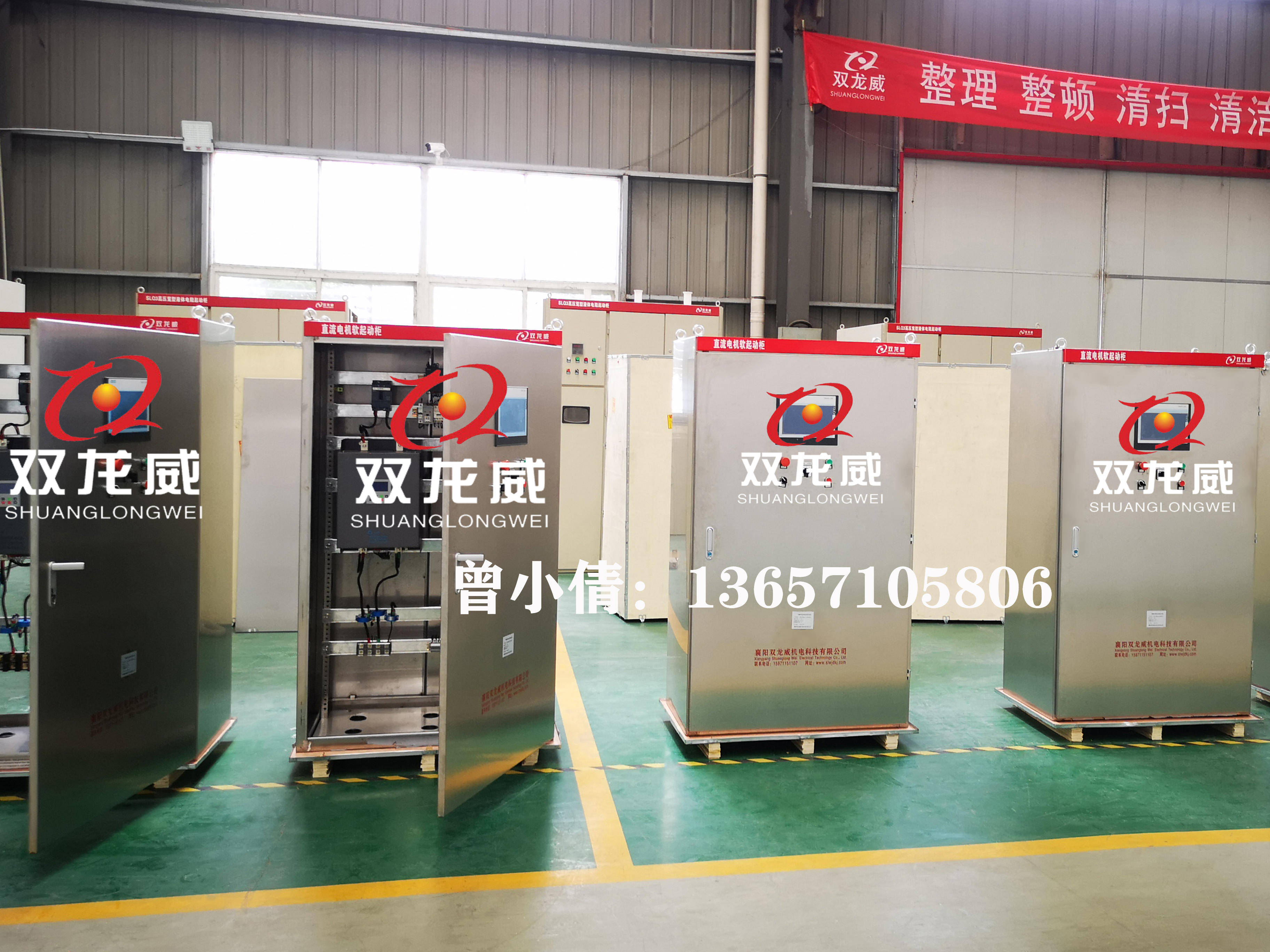

直流油泵软起动柜

2016-12-27 15:34

概述：直流电机软起动器是电压调节型控制器,通过对蓄电池电压的线性调节,达到抑制直流电机电流急剧升高的作用,实现电机平稳起动,当电压达到额定电压值,旁路继电器吸合工作,IGBT退出工作。达到保护蓄电池组及直流电机,延长电机寿命的作用。

产品用途:

广泛应用于蓄电池组供电的场所。

产品特点:

（1）主电路采用进口IGBT模块,可靠性高;

（2）控制部分采用8位单片机数字控制,具有起动参数设定简单、起动稳定的特点;

（3）采用限流起动方式,起动电流小、电流平滑稳定;

（4）用户输入的起动参数可保存,关机或掉电后不丢失;

（5）具有良好的用户界面,控制盒可显示电流和保护状态;

（6）具有过热、过流、过压等保护功能;

（7）电压、电流取样采用霍尔传感器,具有精度高、稳定性好、控制电路与检测信号隔离的特点;

（8）可实现旁路控制,不仅节能,还能延长设备使用寿命。

 技术指标:

（1）输入电压DC110V 220V 440V;

（2）功率容量:5KW-200KW;

（3）输出电压0-110V、0-220V、0-440V连续可调;

（4）软启动时间:0-90秒,（可设定）。

（5）过热保护动作:70℃;

（6）散热方式:自然冷却;

（7）内置旁路接触器。

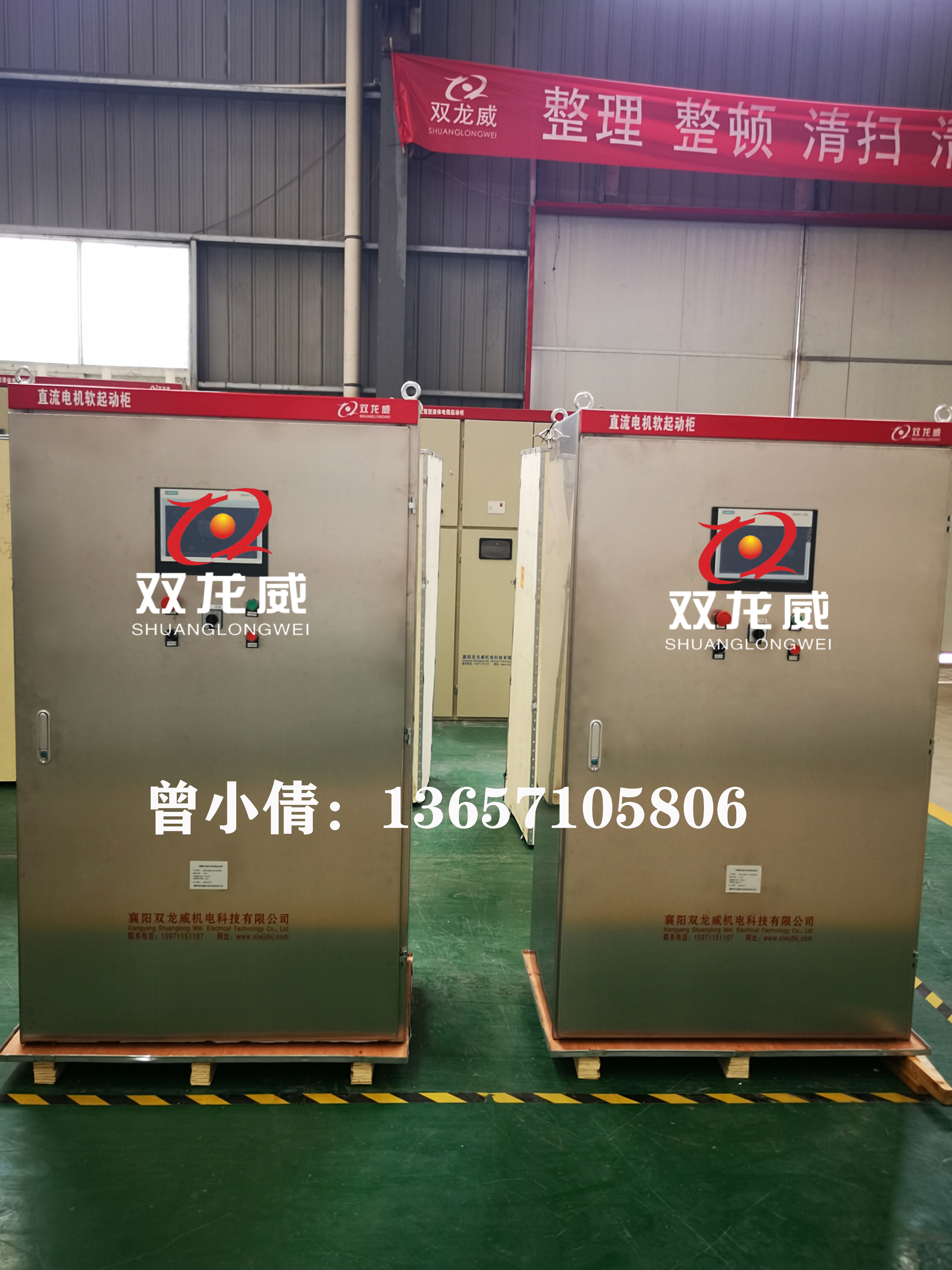

智能型直流油泵软启动柜

一：用途和特点

1、直流油泵软启动柜是电压调节型控制柜，内置直流电机软启动器、直流断路器、直流接触器等器件，主要应用于蓄电池组供电的场所。通过对蓄电池电压的线性调节，起到抑制直流电机电流急剧升高的作用，实现直流电动辅组油泵的平滑软启动控制。

2、主电路采用进口IGBT模块，安全可靠。

3、控制部分采用三菱PLC控制，参数设定简单、工作稳定；用户输入的起动参数可保存，关机或掉电后不丢失。

4、设计有软启动控制电路，可实现直流电机的柔软启动、停止控制，起动方式为电压斜坡起动，起动时间0-90S可调，停止时间0-60S可调。

5、控制方式：本地手动启停或远程手动启停。

6、保护功能：过流、过热自动保护（模块关断软保护）及报警指示功能。

7、电流取样采用霍尔传感器，精度高、稳定性好、控制电路与检测信号隔离，安全可靠。

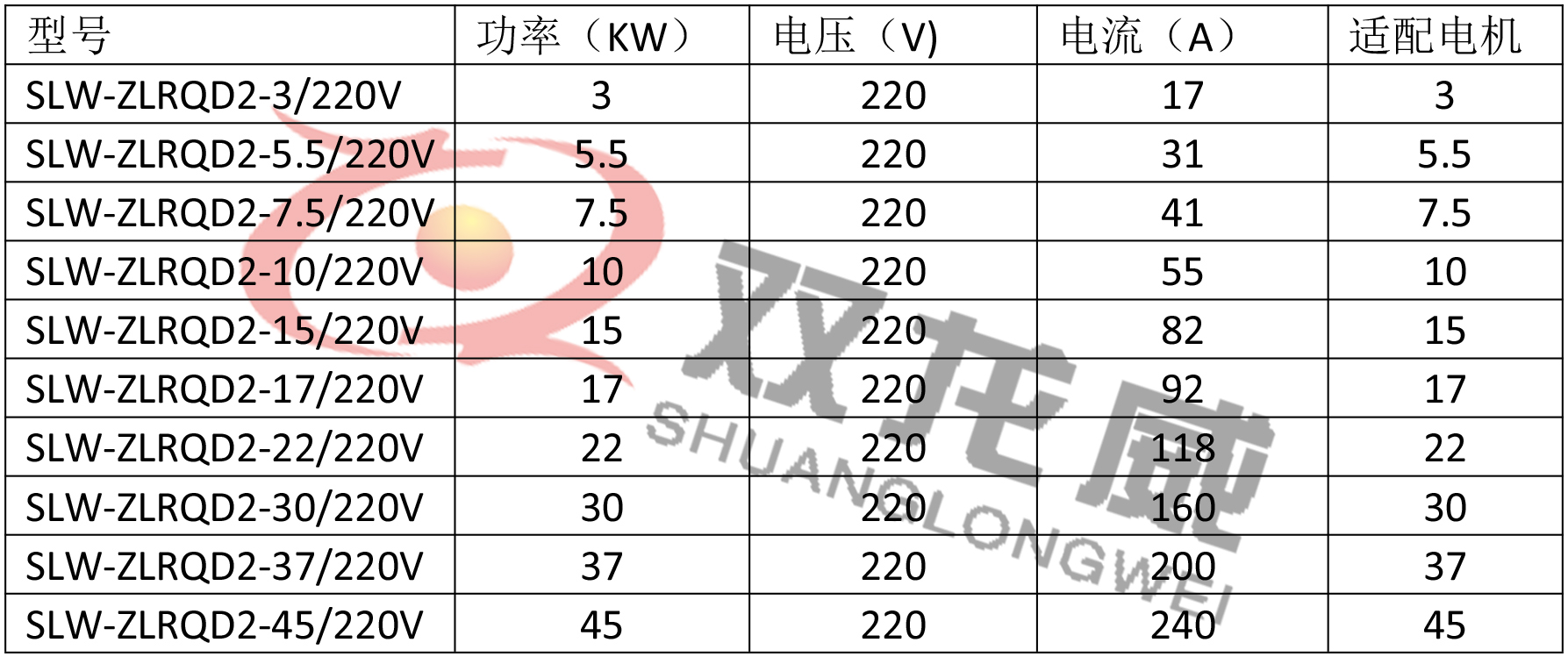

二：智能型直流油泵软启动柜：

型号配置参考表

 三：技术指标

（1） 工作电压：DC 24V~220V；

（2） 电机功率：3~45KW；

（3）软起时间：1~99S

（4）软停时间：1~99S

（5）过热保护动作：70℃；
